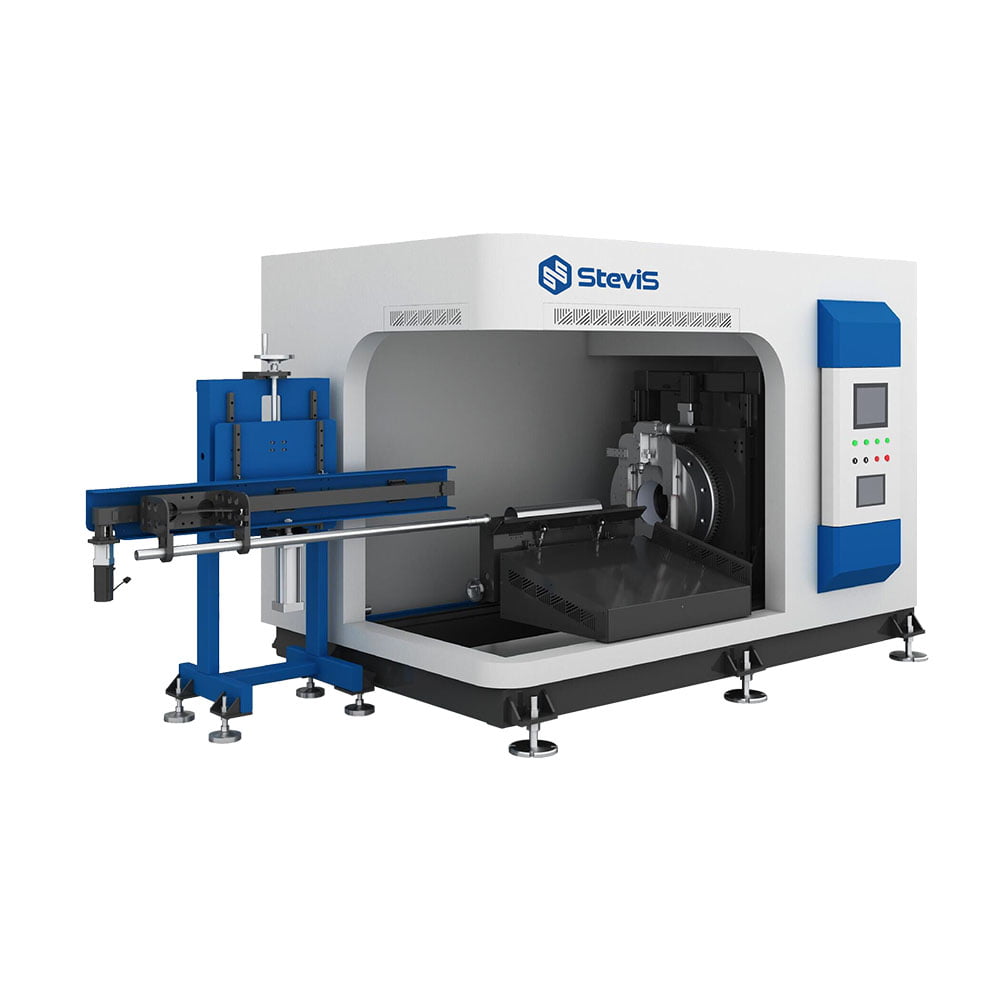

Corte láser totalmente automático, especialmente para uso en laminadores de tubos.
- Ofrece una pieza de trabajo terminada mediante un corte único, sin necesidad de un procesamiento de corte secundario.
- Sin deformación, corte sin rebabas, alta precisión.
- Sin corte de relaves, ahorro de mano de obra y costos de materiales.
- No es necesario transferir el sitio
Corte envolvente con láser de 360 grados
- El cabezal del láser tiene forma de L, el cable tiene una pista y está envuelto con material flexible, lo que garantiza el radio de curvatura mínimo del cable de fibra.
Posicionamiento de longitud de corte con codificador de alta precisión
- Utilizando codificador incremental, larga distancia de transmisión, limpieza automática después de cada corte
- El ángulo de sujeción del codificador es ajustable para evitar la costura de soldadura y tiene un movimiento de rueda del codificador más pequeño.
- Utiliza servo y bastidor para la estructura de sincronización, puede ofrecer alta precisión de corte y rápida velocidad de retorno.
Mandril eléctrico autocentrante especial de tres mordazas
- El mandril autocentrante puede garantizar que el centro del tubo esté perpendicular al cabezal láser en la mayor medida posible para reducir la pendiente de corte.
- Es conveniente configurar la máquina para diferentes diámetros de tubos mediante la pantalla táctil.
- Se puede controlar la fuerza de sujeción, por lo que no se dañará la superficie de la tubería.
Función de seguimiento de la altura del cabezal láser
- Para garantizar la calidad del corte, el cabezal láser está equipado con un sistema de ajuste de altura.
- Cuando la tubería está deformada o ligeramente doblada, el ajustador de altura puede ajustar la distancia entre la boquilla del cabezal láser y la superficie de la tubería en tiempo real, a fin de reducir la escoria de corte que cuelga del borde y garantizar su suavidad.
Función especial antisalpicaduras
- Para garantizar la limpieza de la tubería, se utiliza una varilla de escoria para recolectar la escoria de corte. La parte delantera de la varilla tiene orificios en forma de panal y el extremo está conectado con el ventilador de escape de la turbina, para evitar que la escoria se adhiera a la pared interior del tubo y se escape al mismo tiempo.
- El movimiento alternativo de la varilla de escoria está controlado por el servo y el ajuste de la distancia está controlado por el sistema de la máquina.
Modelo Nro. | ST-OL220 |
Diámetro externo | 25-218 mm |
Longitud de corte | Mínimo 83 mm |
Recorrido efectivo de la plataforma | 700 mm |
Hora de retorno a la plataforma | 0,8 s |
Tiempo de ciclo de corte único | 5s |
Tolerancia de precisión de longitud | ±0,3 mm |
Tolerancia de verticalidad de vanguardia | ±0,3 mm |
Reducción de salpicaduras | 1200 mm |
Precisión de posicionamiento repetido | ±0,1 mm |
Suministro de electricidad | 380 V 50 Hz trifásico (se puede personalizar) |
Interruptor de aire y relé | SCHNEIDER |
Fuente de alimentación | Siemens |
Fuente de láser de fibra | Máximo/Raycus/IPG |
Cabezal de corte por láser de fibra | Herramientas de rayos/China |
Sistema de control | Stevi S. |
Servo y accionamiento | Yaskawa/Japón |
Reductor | Dinsense/China |
Sistema neumático | AirTAC/Taiwán |
Válvula eléctrica de alta presión | SMC/Japón |
Fuente de alimentación | MEAN WELL/Taiwán |
Codificador | Koyo/Japón |
Engranaje/Cremallera | HIWIN/China |
Enfriador | JZ/China |
Aparatos eléctricos | Schneider/Francia |
